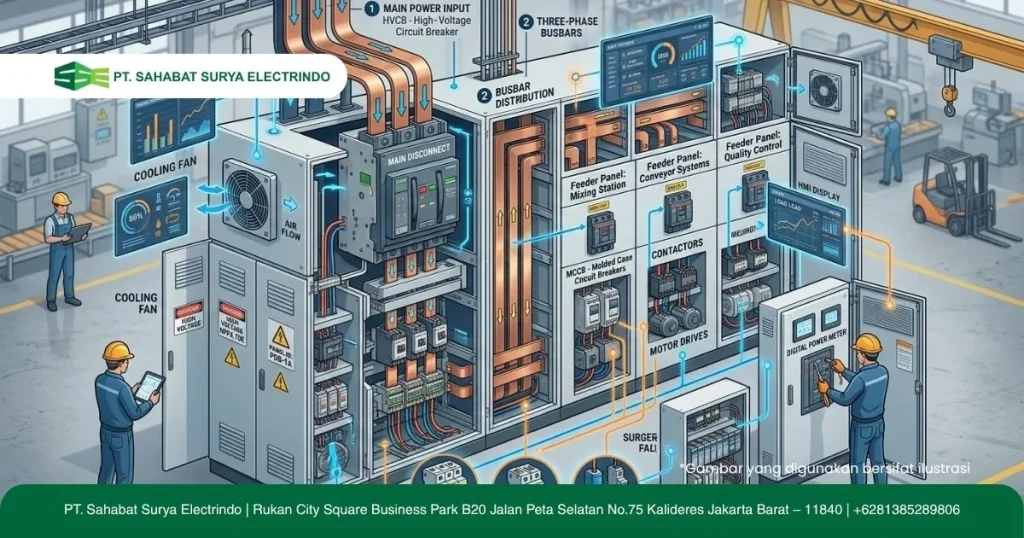

Dalam sistem kelistrikan industri, Low Voltage Main Distribution Board (LVMDB) menjadi salah satu bagian penting karena berfungsi menerima dan mendistribusikan daya listrik menuju berbagai beban di dalam fasilitas produksi. Karena menangani arus yang besar dan bekerja secara kontinu, setiap komponen di dalam panel harus dipilih dengan mempertimbangkan aspek kapasitas, keamanan, keandalan, dan kemudahan pemeliharaan.
Salah satu komponen yang memiliki peran sangat penting adalah busbar. Komponen berbentuk batang konduktor ini menjadi jalur penghantar utama yang mendistribusikan energi listrik dari incoming menuju feeder atau sirkuit keluar. Pada panel utama pabrik, penggunaan busbar tembaga berkualitas bukan sekadar persoalan material, tetapi berkaitan dengan kemampuan sistem dalam membawa arus dan menghadapi kondisi operasional maupun gangguan listrik.
Apa Itu Busbar pada Panel LVMDB?
Busbar merupakan penghantar logam yang digunakan untuk menghubungkan dan mendistribusikan arus listrik di dalam switchboard atau panel distribusi. Material yang umum digunakan antara lain tembaga dan aluminium.
Pada LVMDB, busbar biasanya ditempatkan sebagai sistem penghantar utama untuk masing-masing fasa, serta dapat dilengkapi dengan neutral busbar dan protective earth atau PE busbar sesuai desain panel.
Karena menjadi jalur distribusi bagi banyak feeder, busbar harus memiliki ukuran, material, konfigurasi, serta sistem penyangga yang sesuai dengan kebutuhan arus dan kemampuan hubung singkat panel.
Mengapa Tembaga Banyak Digunakan?
Tembaga memiliki karakteristik konduktivitas listrik yang baik sehingga banyak digunakan sebagai material penghantar pada sistem distribusi daya.
Dalam dokumentasi teknis ABB, sistem busbar panel tertentu menggunakan electrolytic copper Cu-ETP 99,9% sebagai material busbar. Hal ini menunjukkan pentingnya spesifikasi material ketika busbar digunakan dalam switchgear dan panel distribusi.
Namun, kualitas busbar tidak hanya ditentukan dari material tembaganya. Ketebalan, lebar, jumlah batang per fasa, metode penyambungan, kualitas permukaan, sistem isolasi, serta jarak antar-support juga perlu diperhitungkan dalam desain.
1. Menentukan Kapasitas Arus dengan Tepat
Salah satu pertimbangan utama dalam pemilihan busbar adalah rated current atau kemampuan membawa arus secara kontinu.
Busbar yang digunakan pada LVMDB harus mampu menangani arus sesuai kebutuhan beban dan desain panel. Jika kapasitas penghantar tidak sesuai, kenaikan temperatur dapat menjadi salah satu risiko yang perlu diperhatikan.
Pada sistem switchgear, penentuan ukuran dan jumlah busbar tidak dapat dilakukan hanya berdasarkan perkiraan dimensi. ABB menjelaskan bahwa sistem busbar perlu ditentukan berdasarkan rated current serta parameter seperti tingkat proteksi enclosure dan kemampuan menahan arus hubung singkat.
Karena itu, perhitungan sebaiknya mempertimbangkan beban aktual, faktor simultanitas, temperatur lingkungan, ventilasi panel, serta rencana ekspansi beban.
2. Membantu Mengendalikan Kenaikan Temperatur
Ketika arus mengalir melalui penghantar, akan terjadi rugi-rugi yang menghasilkan panas. Jika panas tidak dikelola dengan baik, temperatur komponen dapat meningkat dan memengaruhi keandalan sistem.
Desain busbar yang tepat membantu memastikan kemampuan penghantar sesuai dengan kondisi operasi panel. Hal ini menjadi semakin penting pada LVMDB pabrik yang bekerja dalam durasi panjang dan membawa beban besar.
Sebagai gambaran, desain sistem distribusi harus memperhitungkan kondisi temperatur lingkungan dan faktor derating. Schneider Electric juga menunjukkan bahwa kemampuan arus sistem distribusi dapat dipengaruhi oleh temperatur lingkungan sehingga rating perlu disesuaikan ketika kondisi pemasangan berubah.
3. Memperhatikan Ketahanan terhadap Arus Hubung Singkat
Selain membawa arus operasi normal, busbar juga harus dirancang untuk menghadapi gaya elektromagnetik yang muncul ketika terjadi gangguan hubung singkat.
Arus gangguan yang besar dapat menghasilkan gaya elektrodinamis pada konduktor. Karena itu, bukan hanya ukuran busbar yang penting, tetapi juga busbar support, jarak antar-support, konfigurasi penghantar, dan kemampuan short-circuit withstand dari sistem.
Dalam desain switchgear sesuai IEC 61439, parameter seperti Icw (rated short-time withstand current) dan Ipk (rated peak withstand current) menjadi bagian penting dalam evaluasi kemampuan sistem menghadapi kondisi hubung singkat.
4. Kualitas Sambungan Tidak Boleh Diabaikan
Busbar berkualitas tetap membutuhkan metode penyambungan yang benar. Titik sambungan antara busbar, breaker, dan feeder merupakan area yang perlu diperhatikan karena koneksi yang tidak baik dapat meningkatkan resistansi kontak dan menghasilkan panas lokal.
Spesifikasi baut, metode pemasangan, serta tightening torque harus mengikuti desain dan rekomendasi komponen yang digunakan.
Sebagai contoh, dokumentasi ABB untuk sistem busbar mencantumkan spesifikasi material baut dan nilai torque berdasarkan ukuran baut tertentu.
Karena itu, proses fabrikasi dan commissioning panel sama pentingnya dengan pemilihan material busbar.
5. Mendukung Keandalan Operasional LVMDB
LVMDB biasanya menjadi titik distribusi bagi berbagai beban penting di pabrik, mulai dari motor produksi, compressor, pompa, HVAC, sistem utilitas, hingga panel distribusi lainnya.
Gangguan pada bagian busbar berpotensi memengaruhi lebih dari satu feeder. Inilah alasan sistem busbar harus dirancang secara menyeluruh, bukan hanya mengejar ukuran yang ekonomis.
Panel distribusi modern juga dirancang dengan mempertimbangkan aspek modularitas, akses maintenance, dan kemampuan ekspansi. ABB, misalnya, memiliki sistem main distribution board yang diverifikasi berdasarkan IEC 61439-1/-2 dengan kapasitas arus hingga ribuan ampere dan kemampuan short-circuit yang tinggi, tergantung konfigurasi sistem.
6. Pastikan Busbar Sesuai dengan Standar Panel
Pemilihan busbar sebaiknya menjadi bagian dari desain keseluruhan LVMDB. Panel, breaker, enclosure, busbar support, koneksi, hingga sistem proteksi harus memiliki kesesuaian teknis.
IEC 61439-1 dan IEC 61439-2 menjadi referensi penting untuk low-voltage switchgear and controlgear assemblies. Sistem panel yang memenuhi prinsip verifikasi standar tersebut harus mempertimbangkan berbagai aspek performa listrik dan mekanis, termasuk kenaikan temperatur dan kemampuan terhadap kondisi hubung singkat.
Dengan demikian, penggunaan busbar tembaga berkualitas harus dibarengi dengan desain dan perakitan panel yang tepat.
Checklist Pemilihan Busbar LVMDB
| Parameter | Hal yang Perlu Diperhatikan |
| Material | Gunakan material dengan spesifikasi yang jelas |
| Rated Current | Sesuaikan dengan kebutuhan beban |
| Ukuran Busbar | Tentukan berdasarkan arus dan kondisi instalasi |
| Temperature Rise | Perhitungkan temperatur lingkungan dan ventilasi |
| Short-Circuit | Perhatikan Icw dan Ipk |
| Busbar Support | Sesuaikan jarak dan kemampuan mekanis |
| Sambungan | Pastikan koneksi dan torque sesuai spesifikasi |
| Standar | Pertimbangkan IEC 61439-1/-2 |
Peran Supplier dan Integrator Panel
Pemilihan busbar tidak sebaiknya dilakukan hanya berdasarkan harga per kilogram tembaga. Spesifikasi teknis, kapasitas arus, desain panel, kebutuhan short-circuit withstand, dan rencana pengembangan sistem harus diperhitungkan sejak awal.
PT. Sahabat Surya Electrindo dapat menjadi partner untuk kebutuhan komponen listrik dan otomasi industri, termasuk membantu menyediakan solusi komponen yang disesuaikan dengan kebutuhan sistem distribusi dan panel listrik.
Dengan perencanaan yang tepat, pemilihan komponen bukan hanya berorientasi pada instalasi saat ini, tetapi juga mempertimbangkan keandalan dan kebutuhan operasional pabrik dalam jangka panjang.
Busbar tembaga berkualitas pada panel LVMDB pabrik memiliki peran penting dalam memastikan distribusi daya berlangsung secara aman dan andal. Pemilihan material, kapasitas arus, ukuran penghantar, pengendalian temperatur, ketahanan terhadap arus hubung singkat, serta kualitas sambungan harus menjadi satu kesatuan dalam desain.
Karena LVMDB merupakan bagian penting dari sistem kelistrikan pabrik, pemilihan busbar sebaiknya dilakukan berdasarkan perhitungan teknis dan standar yang berlaku, bukan sekadar berdasarkan dimensi atau harga material.
