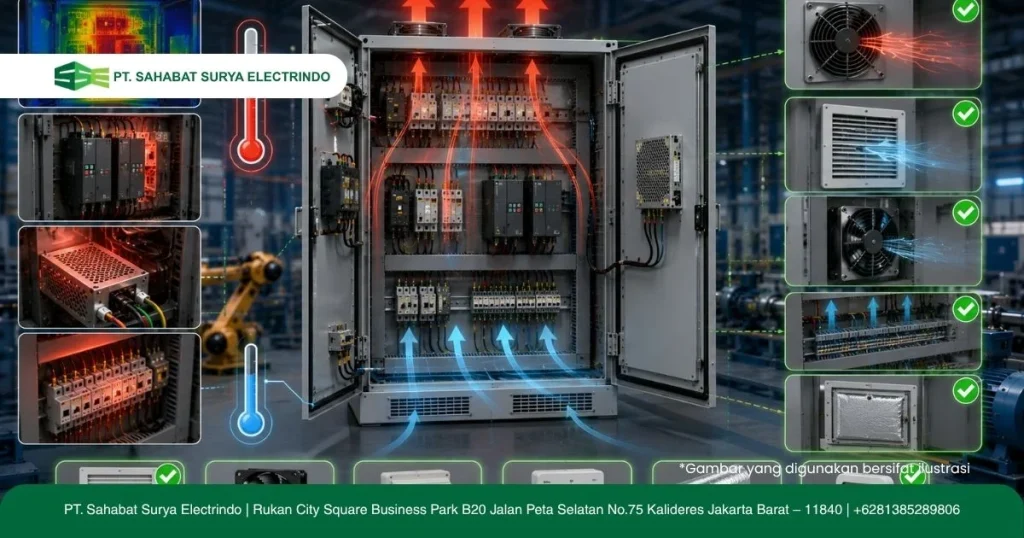

Dalam sistem kelistrikan dan otomasi industri, boks panel listrik industri tidak hanya berfungsi sebagai tempat pemasangan berbagai komponen, tetapi juga menjadi bagian penting yang menentukan keandalan sistem. Di dalam panel dapat terdapat PLC, power supply, inverter, servo drive, contactor, relay, circuit breaker, terminal block, hingga perangkat komunikasi yang semuanya menghasilkan panas selama beroperasi.
Jika panas tersebut tidak dikelola dengan baik, temperatur di dalam panel dapat meningkat dan memengaruhi performa maupun usia komponen. Dalam kondisi tertentu, penumpukan panas juga dapat menyebabkan sistem mengalami gangguan hingga downtime produksi.
Karena itu, thermal management panel listrik perlu menjadi bagian dari perencanaan sejak tahap desain, bukan baru dilakukan ketika panel sudah mengalami masalah temperatur.
Mengapa Temperatur di Dalam Panel Perlu Dikendalikan?
Setiap komponen listrik dan elektronik memiliki batas temperatur operasi tertentu. Ketika temperatur lingkungan di dalam panel meningkat terlalu tinggi, komponen dapat bekerja di luar kondisi optimalnya.
Beberapa dampak yang mungkin terjadi antara lain:
- Umur komponen menjadi lebih pendek.
- PLC atau perangkat elektronik mengalami gangguan.
- Inverter dan servo drive lebih mudah mengalami alarm temperatur.
- Power supply mengalami penurunan performa.
- Sistem kontrol menjadi tidak stabil.
- Risiko downtime meningkat.
Masalah panas juga dapat menjadi semakin serius ketika panel dipasang di area produksi dengan temperatur lingkungan tinggi atau memiliki ventilasi yang terbatas.
Oleh sebab itu, pengelolaan temperatur harus mempertimbangkan kondisi lingkungan sekaligus total panas yang dihasilkan seluruh perangkat di dalam panel.
Dari Mana Panas di Dalam Panel Berasal?
Sebelum menentukan metode pendinginan, sumber panas perlu diidentifikasi terlebih dahulu.
Komponen seperti inverter, servo drive, power supply, transformer, contactor, dan perangkat elektronik lainnya dapat menghasilkan panas selama beroperasi. Semakin besar beban dan semakin lama perangkat bekerja, semakin besar pula panas yang perlu dikeluarkan dari enclosure.
Selain panas dari komponen, temperatur internal panel juga dipengaruhi oleh:
- Temperatur lingkungan.
- Intensitas penggunaan komponen.
- Ukuran enclosure.
- Material boks panel.
- Posisi pemasangan panel.
- Paparan sinar matahari.
- Sirkulasi udara di sekitar panel.
- Tingkat kepadatan komponen.
Karena itu, thermal management tidak dapat dilakukan hanya dengan memasang fan tanpa mempertimbangkan kondisi keseluruhan sistem.
1. Hitung Beban Panas Sebelum Mendesain Pendingin
Langkah pertama adalah memperkirakan total panas yang dihasilkan komponen.
Data kehilangan daya atau heat dissipation dari perangkat dapat digunakan sebagai salah satu dasar perhitungan. Misalnya, inverter memiliki kehilangan daya tertentu ketika beroperasi. Nilai tersebut perlu diperhitungkan bersama panas dari power supply, PLC, contactor, dan perangkat lainnya.
Semakin besar total heat loss, semakin besar pula kapasitas pendinginan yang diperlukan.
Perhitungan ini penting agar sistem pendingin tidak undersized. Fan yang terlalu kecil mungkin tidak mampu membuang panas secara efektif, sedangkan sistem pendingin yang terlalu besar dapat meningkatkan biaya investasi dan konsumsi energi.
2. Atur Layout Komponen dengan Tepat
Penataan komponen di dalam boks panel listrik industri juga berpengaruh terhadap thermal management.
Komponen yang menghasilkan panas tinggi sebaiknya tidak ditempatkan terlalu berdekatan. Berikan jarak yang memadai sesuai rekomendasi pemasangan masing-masing perangkat agar panas dapat menyebar dan dilepaskan dengan lebih baik.
Perangkat seperti inverter dan servo drive juga membutuhkan ruang untuk sirkulasi udara di sekitar bagian ventilasinya.
Selain itu, hindari menempatkan perangkat sensitif terhadap panas tepat di dekat sumber panas utama.
Layout yang baik akan membantu menciptakan distribusi temperatur yang lebih merata sekaligus mempermudah maintenance.
3. Gunakan Fan dan Filter Fan
Untuk panel dengan beban panas yang relatif terukur dan kondisi lingkungan yang sesuai, penggunaan fan dapat menjadi salah satu solusi.
Fan membantu mengeluarkan udara panas dari dalam enclosure sekaligus memasukkan udara yang lebih dingin dari luar.
Namun, apabila panel berada di lingkungan yang berdebu, penggunaan filter perlu diperhatikan. Debu yang masuk melalui sistem ventilasi dapat menumpuk pada komponen dan menghambat pelepasan panas.
Filter juga perlu dibersihkan atau diganti secara berkala agar aliran udara tetap optimal.
4. Pertimbangkan Air Conditioner Panel
Untuk kondisi dengan temperatur lingkungan tinggi atau beban panas yang besar, fan mungkin tidak lagi mencukupi.
Panel air conditioner dapat menjadi alternatif untuk menjaga temperatur internal pada level yang lebih stabil. Sistem ini bekerja dengan mendinginkan udara di dalam enclosure tanpa harus memasukkan udara luar secara langsung.
Solusi tersebut dapat dipertimbangkan pada panel yang berisi perangkat elektronik dengan sensitivitas tinggi terhadap temperatur atau ditempatkan di area dengan kondisi lingkungan yang berat.
Pemilihannya tetap harus berdasarkan perhitungan heat load dan kondisi instalasi aktual.
5. Gunakan Heat Exchanger Jika Diperlukan
Selain fan dan panel air conditioner, heat exchanger dapat digunakan pada aplikasi tertentu.
Perangkat ini memungkinkan panas dari dalam enclosure dipindahkan ke lingkungan melalui media pertukaran panas tanpa mencampurkan udara internal dan eksternal.
Solusi tersebut dapat menjadi pilihan ketika panel perlu tetap tertutup dari debu, kelembapan, atau kontaminan lingkungan.
Pemilihan antara fan, heat exchanger, dan air conditioner sebaiknya dilakukan berdasarkan karakteristik lingkungan serta kebutuhan thermal management panel.
6. Perhatikan Tingkat Kepadatan Panel
Panel yang terlalu padat tidak hanya menyulitkan teknisi ketika melakukan maintenance, tetapi juga dapat menghambat sirkulasi udara.
Saat melakukan desain, sisakan ruang yang memadai untuk pemasangan, ventilasi, dan ekspansi komponen di masa depan.
Jangan memaksakan seluruh perangkat masuk ke enclosure yang terlalu kecil hanya untuk menghemat biaya material.
Ukuran panel yang tepat dapat membantu menjaga sirkulasi udara sekaligus memberikan fleksibilitas apabila sistem otomasi nantinya dikembangkan.
7. Monitor Temperatur Secara Berkala
Thermal management tidak berhenti setelah sistem pendingin dipasang.
Temperatur di dalam panel sebaiknya dipantau secara berkala. Untuk sistem yang membutuhkan pengawasan lebih tinggi, sensor temperatur dapat diintegrasikan dengan sistem monitoring sehingga perubahan temperatur dapat diketahui lebih cepat.
Pemeriksaan juga dapat dilakukan menggunakan thermal imaging camera untuk mengidentifikasi titik panas atau koneksi yang mengalami peningkatan temperatur secara tidak normal.
Dengan monitoring tersebut, potensi masalah dapat diketahui sebelum berkembang menjadi kerusakan komponen atau gangguan produksi.
8. Lakukan Maintenance Sistem Pendingin
Sistem pendingin yang tidak dirawat dapat kehilangan efektivitasnya.
Fan dapat mengalami penurunan performa akibat debu atau kerusakan bearing. Filter dapat tersumbat, sementara air conditioner panel juga membutuhkan pemeriksaan rutin.
Karena itu, maintenance perlu mencakup pemeriksaan fan, filter, jalur ventilasi, heat exchanger, serta perangkat pendingin lainnya sesuai jenis sistem yang digunakan.
Preventive maintenance membantu memastikan thermal management tetap bekerja secara konsisten selama panel beroperasi.
Mengapa Thermal Management Perlu Direncanakan Sejak Awal?
Kesalahan dalam pengelolaan panas sering kali baru terlihat setelah panel beroperasi. Padahal, solusi yang terlambat dapat membutuhkan biaya tambahan, terutama jika harus melakukan modifikasi enclosure atau menambahkan sistem pendingin setelah panel terpasang.
Dengan mempertimbangkan heat load, layout komponen, temperatur lingkungan, enclosure, serta metode pendinginan sejak tahap engineering, perusahaan dapat membangun panel yang lebih andal dan mudah dirawat.
Mengapa Memilih PT. Sahabat Surya Electrindo?
Perancangan boks panel listrik industri membutuhkan pemahaman terhadap komponen kelistrikan sekaligus karakteristik perangkat otomasi yang digunakan. Thermal management menjadi salah satu aspek yang perlu diperhitungkan agar PLC, inverter, servo drive, power supply, dan komponen lainnya dapat bekerja dalam kondisi yang sesuai.
PT. Sahabat Surya Electrindo menyediakan solusi kelistrikan dan otomasi industri, mulai dari pemilihan komponen hingga kebutuhan panel dan integrasi sistem. Dukungan teknis dapat membantu perusahaan menentukan konfigurasi yang sesuai dengan kebutuhan aplikasi, termasuk mempertimbangkan penataan komponen dan kebutuhan pendinginan panel.
Penumpukan panas di dalam panel listrik industri dapat memengaruhi performa, usia komponen, dan keandalan sistem produksi. Karena itu, thermal management perlu dirancang berdasarkan total beban panas, kondisi lingkungan, layout komponen, ukuran enclosure, serta metode pendinginan yang sesuai.
Penggunaan fan, filter fan, heat exchanger, atau panel air conditioner dapat menjadi pilihan sesuai kebutuhan masing-masing aplikasi. Yang tidak kalah penting, temperatur perlu dipantau dan sistem pendingin harus mendapatkan maintenance secara berkala.
Dengan perencanaan thermal management yang tepat, perusahaan dapat menjaga komponen otomasi bekerja lebih optimal sekaligus mengurangi risiko gangguan akibat temperatur berlebih.
